價值、産品、溫度服務
價值、産品、溫度服務
WE ARE DIFFERENT

什麽是鍍鋁鋅闆

鍍鋁鋅闆是指鋼闆鍍層在鋅的基礎上添加了鋁（鈍化保護)，一般成分(fēn)爲55%鋁，43.5%鋅，1.5%矽，具有優良耐大(dà)氣腐蝕性，耐腐蝕是鍍鋅闆的2-5倍，還(hái)具備鋁闆的耐高溫腐蝕性，表面光(guāng)滑，外觀良好，但(dàn)其鍍層的成型及耐焊接性稍差。在國(guó)外一般40%左右的鍍鋁鋅直接使用，60%左右的闆則進一步作(zuò)爲彩塗的基闆。

用途：建築屋頂、牆面、電氣櫃、家電、汽車、彩塗基闆等

鍍鋁鋅闆的結構與塗鍍含量分(fēn)類

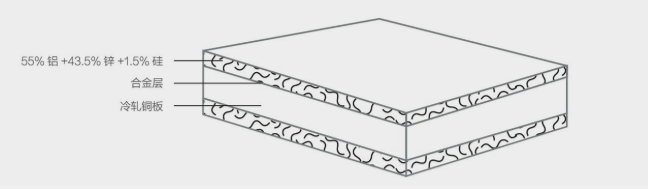

鍍鋁鋅闆的結構


基闆（冷(lěng)軋)︰具有強度高、易于加工(gōng)、經濟等優勢，但(dàn)是容易腐蝕。
鍍55%鋁鋅闆鋁鋅塗層：55%鋁+43.5%鋅+1.5%矽及其他(tā)微量元素。
合金層：通過鋁與鐵形成薄合金層，從(cóng)而抑制質脆的鋅鐵合金生(shēng)長，增加加工(gōng)性。


塗鍍含量分(fēn)類

鍍55%鋁鋅鋼闆：鍍層由55%鋁，43.4%鋅與1.6%矽組成，耐腐蝕是鍍鋅闆的2-6倍，特點爲耐高溫腐蝕性，表面光(guāng)滑，外觀良好，但(dàn)鍍層的成型及焊接性稍差。

鍍5%鋁鋅鋼闆：鍍層爲5%鋁、0.1%混合稀土(tǔ)元素，其餘爲鋅，耐腐蝕性是鍍鋅闆的2-3倍，特點爲鍍層成型性很好，具有良好的塗敷性和焊接性能，但(dàn)表面不如(rú)高鋁鋼闆那樣光(guāng)亮，精美，因此很少裸露使用。

表面處理(lǐ)

鍍層表面處理(lǐ)方式

用途說(shuō)明

鉻酸鈍化（C）

用于高強鋼闆熱(rè)鍍之後的表面處理(lǐ)方式，以減少運輸和儲存過程中的白(bái)鏽

無鉻鈍化（C5）

要求限制鈍化液中對環境和人(rén)體(tǐ)有害的六價鉻等，而使用的表面處理(lǐ)方式

耐指紋（N）

鈍化工(gōng)藝之後的表面處理(lǐ)方式，在加工(gōng)過程中起潤滑作(zuò)用，防止操作(zuò)過程中的手指紋印玷污，防止使用過程中的表面過早發黑(hēi)

無鉻耐指紋（N5）

鈍化工(gōng)藝之後的表面處理(lǐ)方式，在加工(gōng)過程中起潤滑作(zuò)用，防止操作(zuò)過程中的手指紋印玷污，防止使用過程中的表面過早發黑(hēi)，同時要求限制耐指紋膜中對環境和人(rén)體(tǐ)有害的六價鉻等含量

塗油（O）

在鈍化工(gōng)藝之後，爲進一步減少長途運輸和長期儲存過程中的鏽蝕而增加的表面處理(lǐ)方式

影(yǐng)響鍍鋁鋅闆使用的因素

鍍鋁鋅層耐腐蝕性分(fēn)析


鍍5%鋁鋅合金鋼闆的耐腐蝕性系得(de)自(zì)于钼的鈍化層保護功能和鋅的犧牲性保護功能。當鋅在切邊、刮痕及鍍層擦傷部分(fēn)作(zuò)犧牲保護時，鋁便在鋼闆外部形成不能溶解的氧化初層。發揮屏漳保護功能。鍍55%鋁鋅在世界各地區如(rú)田園地區、工(gōng)業地區、一般海岸地區及嚴苛的海洋地區進行長期的大(dà)氣曝露試驗結果，證實在相(xiàng)同鍍層厚度情況下，鍍5%鋁鋅鲛鍍鋅耐蝕性高2-6倍。


鍍層重量（厚度)對耐腐蝕性能的影(yǐng)響

鍍層重星是耐腐蝕的最重要的保證條件(jiàn)，鍍層厚度越大(dà)，耐腐蝕性能絕越好，這已經通過很多加速試驗和暴曬試驗所證明。通常所說(shuō)的鍍鋁鋅層的厚度指雙面厚度，正常情況下，市面上常用的鍍鋁鋅層都(dōu)是雙面等厚鍍鋁鋅。

附部分(fēn)環境對應鋅層：

環境

鋅層重量

室内環境

AZ70或AZ100即可(kě)

郊區環境

AZ150或AZ100加上塗裝

市區或工(gōng)業地區

AZ150加上适當塗裝

沿海地區

AZ180及以上加上适當塗裝


基闆（底材)材質

可(kě)依用途區分(fēn)爲成型用與結構用鍍鋁鋅鋼闆兩大(dà)類。

(1)成型用
一般國(guó)際通用規格将成型用鍍鋁鋅鋼闆區分(fēn)爲下列數種，可(kě)依成形加工(gōng)程度加以選擇适當品級。(以寶鋼爲例)


用途

牌号

屈服強度（MPa）

抗拉強度（MPa）

斷後延伸率A80mm

%

不小于

一般用

DC51D+AZ

190～360

270～500

22

沖壓用

DC52D+AZ

140～300

270～420

26

深沖用

DC53D+AZ

140～260

270～380

30

特深沖

DC54D+AZ

120～220

260～350

36


(2)結構用
一般國(guó)際用規格将結構用鍍鋅鋼闆以底材之性能參數分(fēn)爲下列數種，可(kě)依用途及厚度之需要選擇強度等級。(以寶鋼爲例)

用途

牌号

屈服強度（MPa）

不小于

抗拉強度（MPa）

不小于

斷後延伸率A80mm

%

不小于

斷後延伸率A50mm

%

不小于

結構用

S250GD+AZ

250

330

19

/

S300GD+AZ

300

380

18

/

S350GD+AZ

350

420

16

/

S450GD+AZ

450

480

15

/

S550GD+AZ

550

550

/

2


生(shēng)産廠(chǎng)家

  • 寶鋼
  • 烨輝
  • 東國(guó)制鋼
  • 攀鋼
  • 首鋼
  • 博思格
  • 澱川盛馀
